비행기를 만드는 기술로 만듭니다! 항공기 제조 100년의 역사를 지닌 일본 굴지의 기업 '신메이와'가 드리는 최고급 기술을 경험해 보시기를 바랍니다.

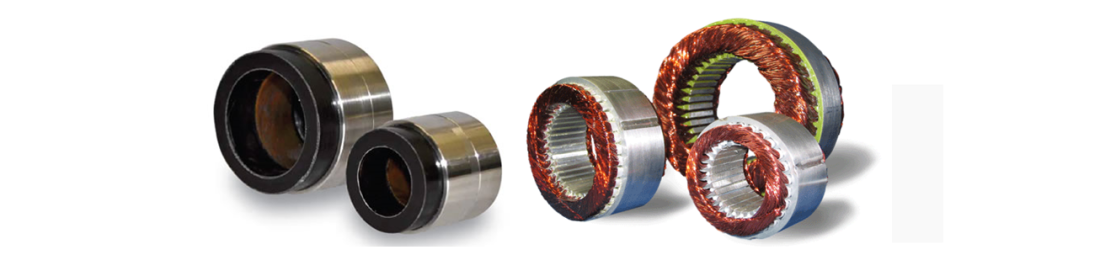

BLDC모터 • AC서보모터 형태로 제어 사용 가능한 '신메이와'의 프레임리스 모터「Built-in DD series」는, 사용자의 사용목적과 설계를 우선하는 커스텀 제조로 어떠한 사양, 어떠한 형태의 요구에도 대응합니다. 또한, 슬롯형과 슬롯리스형의 두 가지 구조로 선택의 폭이 넓으며, 전용 드라이버 구비로 사용의 편의성도 갖추고 있습니다.

※ Samarium–cobalt(SmCo) Magnet 채용 - 부식 및 고열에 강함
※ 코일온도 200℃까지 대응 가능
※ 홀센서, 온도센서, 엔코더 내장 가능
※ 고객 지정 사이즈 개별 제작 가능
※ 스테이터 몰딩(스테이터 하우징과 일체 몰딩 포함), Skewed Slot, 회전축의 로터화, 스테이터 케이스 등의 특주 가능

● Cored (Slotted) Type
  • 질량비당 2배의 고토오크 (~2,000Nm)
  • 연속 정격 토오크비 1%의 코깅 토오크
  • 회전 속도 변화 0.1% @ 100rpm의 고정밀도
  • 스테이터 외경 Φ32부터 Φ570까지의 기본 사이즈

● Coreless (Slotless) Type
  • 고속화 대응 코어리스 (슬롯리스) 구조로 최고 100,000rpm의 고속회전
  • 최저 코깅 토오크 실현
  • 스테이터 외경 Φ42부터 Φ100까지의 기본 사이즈

◎ Cored (Slotted) Type

◎ Coreless (Slotless) Type
